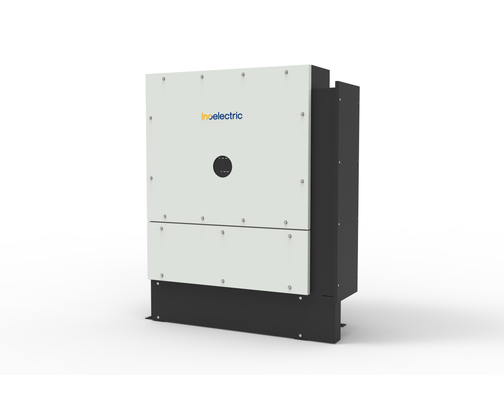

삼상인버터 IEPVT-125-C
- 스트링 모니터링 (스트링 인버터)
- 터치 키 및 한글 LCD 디스플레이
- PV SPD 규격품 적용
- 지락차단장치, LVRT 기능 보유
(KS C 8565-2021) - 한전 출력제어 / 한전 능동전압제어
입력 사양
| 최대 입력 전압 (Voc) | 1,000 V |
|---|---|
| 운전 시작 전압 (Voc) | 250 V |
| 정격 입력 전압 (Vmp) | 620 V |
| MPPT 동작 범위 (Vmp) | 200 V ~ 1,000 V |
| MPPT 정격 입력 전압 범위 (Vmp) | 540 V ~ 800 V |
| MPPT 수 | 1 |
| MPPT 당 스트링 수 | 1 |
| 최대 입력 전류 (Imp) | 254 A |
| 최대 단락 전류 (Isc) | 318 A |
출력 사양
| 정격 출력 전력 | 125 kW |
|---|---|
| 최대 출력 전력 | 125 kVA |
| 정격 출력 전류 | 190 A |
| 최대 출력 전류 | 209 A |
| 정격 출력 전압 | 380 V |
| 출력 전압 범위 (KS 인증 범위) | 380 Vac / 342 Vac ~ 418 Vac |
| 정격 주파수 | 60 Hz |
| 주파수 범위 (KS 인증 범위) | 57.5 Hz ~ 61.5 Hz |
| 상수 | 3L/N/PE or 3L/PE |
| 정격 역률 / 역률 조절 범위 (조절 가능) | 1 / +0.9 ~ -0.9 |
인증
| 규격 인증 | KS인증 (KS C 8565) |
|---|---|
| 안전 시험 | 지락 차단 장치 (KS C IEC 62109-2) KOLAS (RCM, 절연저항 검출) |
| 프로토콜 지원 | DER-AVM(한전 출력제어 단말장치), REMS(한국에너지공단 신재생에너지 통합모니터링시스템) |
| 계통 지원 | 한전 출력제어, LVRT 기능 (KS C 8565-2021) |
효율
| 최대 효율 | 98% 이상 |
|---|---|
| 유로 효율 | 97% 이상 |
일반 사양
| 동작 온도 범위 | -25 ~ +50 °C |
|---|---|
| 동작 습도 범위 | 0 ~ 100% |
| 최대 동작 고도 | 2,000 m 이하 |
| 절연 방법 | 무변압기 |
| 야간 소비전력 | 1 W 미만 |
| 디스플레이 | 그래픽 LCD / LED |
| 통신 방식 | RS-485 |
| 크기 (W×H×D) | 932 × 1,146 × 385 mm |
| 무게 | 94 kg |
| 보호 등급 | IP65 |
| 냉각 방식 | 강제공냉식 (스마트 에어쿨링) |
| DC 연결 방식 | 단자대 (케이블엔트리) |
| AC 연결 방식 | 단자대 (케이블엔트리) |
※ 상기 사양은 사전 예고 없이 변경될 수 있음으로 제품 적용 전 제품 사양 확인 바랍니다.
※ 상기 효율은 카탈로그 사양 기준이며, 공인 인증기관 시험성적서와 상이할 수 있습니다.
